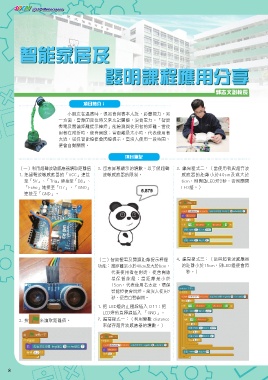

Page 10 - 仁濟醫院靚次伯紀念中學2019

STEM @LCP Makerspace

智能家居及

發明課程應用分享

郭志文副校長

項目簡介：

小朋友在溫書時，很易會與書本太近，影響視力。另
一方面，當離開座位時又常忘記關燈，浪費電力。「智能
慳電及閱讀距離提示檯燈」能檢測與使用者的距離。當使
用者在附近時，便會開啟；當距離是太小時，代表使用者
太近，環保智能燈便會閃燈提示。當沒人使用一段時間，
便會自動關閉。
項目筆記

（一）利用超聲波敏感應器讀取距離值 3. 留意屏幕顯示的讀數，以了解超聲 3. 編寫程式二：（當使用者與超音波
1. 把超聲波敏感應器的「VCC」連接 波敏感應器的限制。 感應器的距離小於40cm及或大於
至「5V」、「Trig」連接至「D8」、 6cm，則開啟LED燈2秒，否則關閉
「Echo」連接至「D7」、「GND」 LED燈。）
連接至「GND」。

（二）智能慳電及閱讀距離提示檯燈 4. 編寫程式三：（當與超音波感應器
功能：當距離是小於40cm及大於6cm， 的距離小於15cm，則LED燈便會閃
代表使用者在附近，便會開啟 一秒。）
環保 智能燈 ；當 距離是 小於
15cm，代表使用者太近，環保
智能燈便會閃燈。當沒人使用2
秒，便會自動關閉。
1. 把 LED燈的正極線插入 D11；把
LED燈的負極線插入 「GND」。
2. 按 來讀取距離值。 2. 編寫程式一：（利用變數 distance
來儲存超音波感應器的讀數。）

8
